İzmir Buca Atatürk Rölyef Anıtı Lazer Tarama Projesi

İzmir Buca'da Atatürk rölyefi için maket büstün ve yerleştirileceği tepenin lazer taranması; büstün ölçeklendirilerek tepeye 3B yerleştirilmesi. Farklı tarama oturumları, küresel ve yansıtıcı kâğıt kayıt hedefleriyle ortak koordinat sisteminde birleştirilmiştir. Arşiv, en az üç kayıt hedefini, Pointscape nokta bulutlarını ve CAD ortamında taşıma / ölçeklendirme aşamasını gösterir. Görseller tasarım yerleştirmesini belgeler; tamamlanmış inşaat geometrisi olarak sunulmaz.

Proje künyesi

Yer, dönem ve Akropol’ün çalışma kapsamı.

02 / Yer: İzmir
03 / Dönem: Belirtilmemiş
04 / İş alanı: Kültürel miras ve koruma

Proje zinciri

01Ölç
02Belgele
03Modelle
04İlişkilendir
05İzle

01 /

Akropol’ün çalışma kapsamı

Kültürel miras ve koruma

İzmir Buca'da Atatürk rölyefi için maket büstün ve yerleştirileceği tepenin lazer taranması; büstün ölçeklendirilerek tepeye 3B yerleştirilmesi. Farklı tarama oturumları, küresel ve yansıtıcı kâğıt kayıt hedefleriyle ortak koordinat sisteminde birleştirilmiştir. Arşiv, en az üç kayıt hedefini, Pointscape nokta bulutlarını ve CAD ortamında taşıma / ölçeklendirme aşamasını gösterir. Görseller tasarım yerleştirmesini belgeler; tamamlanmış inşaat geometrisi olarak sunulmaz.

02

Kapsamı doğru okumak

İş kapsamı ile teslim kaydı farklıdır.

Bu sayfa kayda geçmiş çalışmayı anlatır. Dosya formatı, ölçme doğruluğu ve kabul belgesi belirtilmemişse bunları proje adına varsaymayız.

Bu projenin Atlas kaydını aç ↗

Büst taraması ve tepeye 3B yerleştirme · arşiv çalışma görseli — İzmir · Buca

Proje görselleri

Aynı kaydın farklı okumaları.

Arşiv görselleri ile temsili üretimler kaynak ve temsil durumları korunarak birlikte gösterilir.

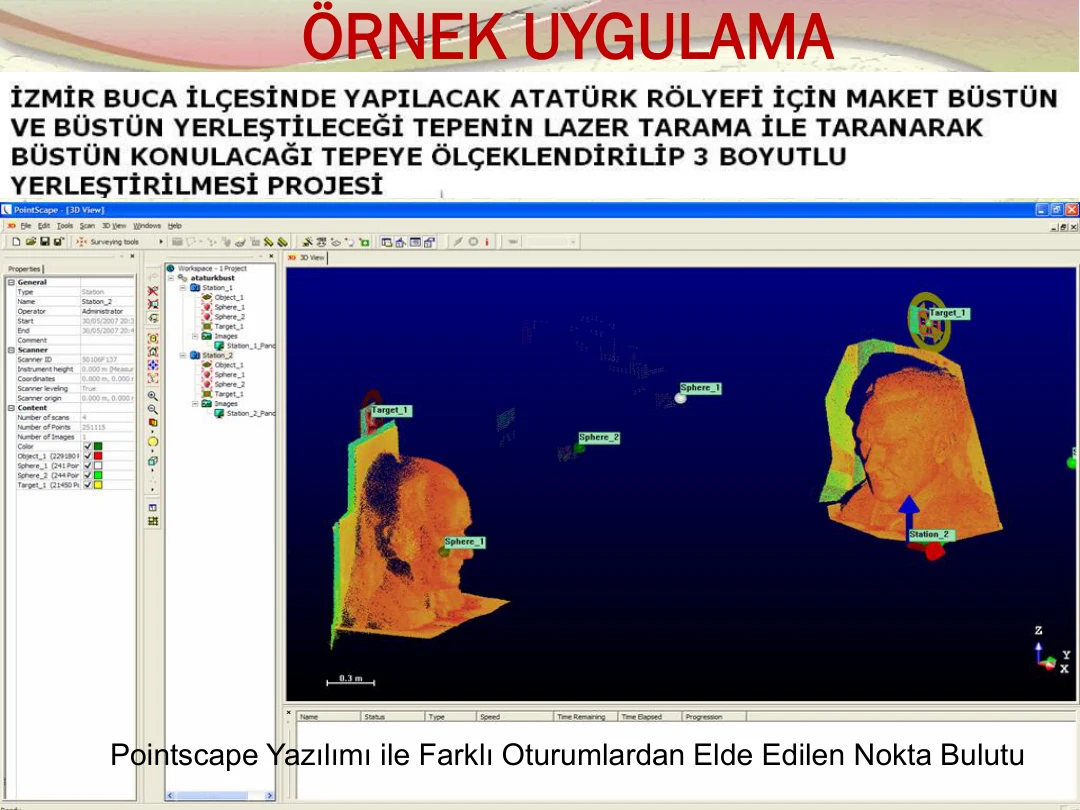

Farklı tarama oturumlarının Pointscape nokta bulutları

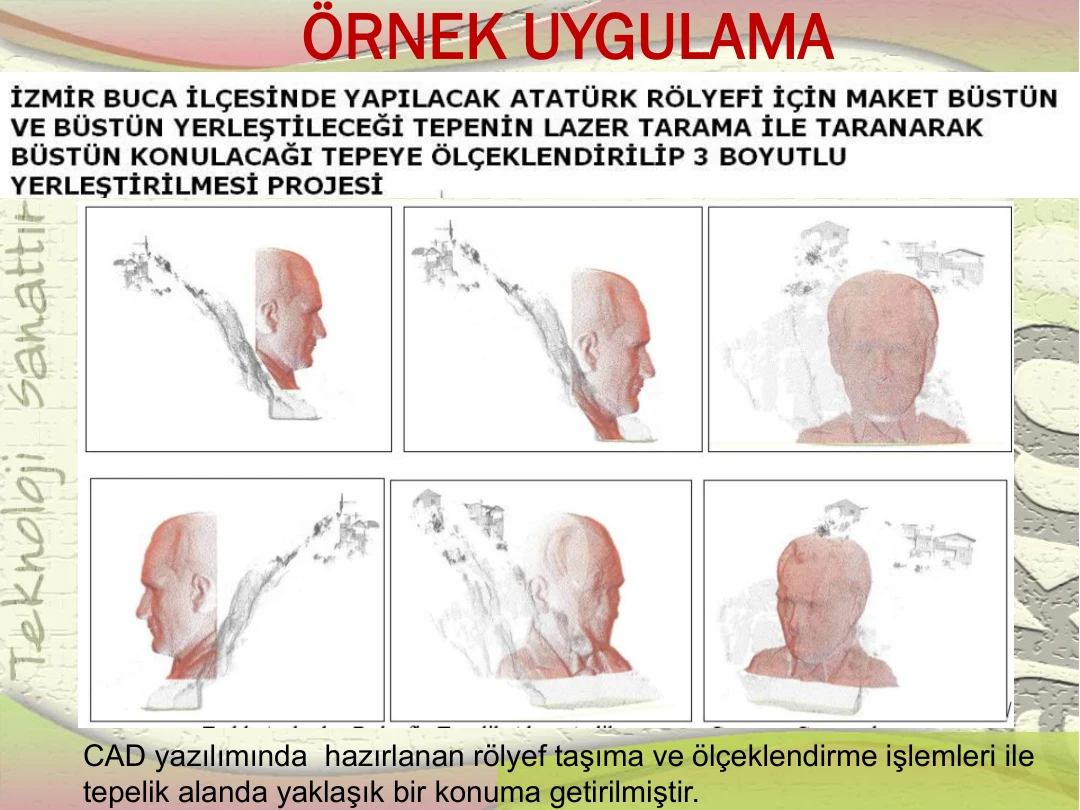

CAD ortamında ölçeklendirme ve yerleştirme aşaması

Buca Atatürk Rölyef Anıtı'nın aksonometrik belgeleme görünümü — Temsili aksonometriTemsili görselleştirme

Yöntem merceği

Fotogrametri ve lazer tarama

Yapı ve alanları yersel, hava ve mobil ölçme yöntemleriyle kaydeder; nokta bulutu, ortofoto, rölöve ve 3B belge üretir.
